Tại sao Phụ tùng ô tô được gia công CNC 5 trục là lựa chọn thông minh cho các linh kiện ô tô phức tạp?

2026-07-28 0 Để lại cho tôi một tin nhắn

Thiết kế ô tô hiện đại ngày càng đòi hỏi các bộ phận có hình học phức tạp, dung sai chặt chẽ và tính toàn vẹn về cấu trúc cao—những yêu cầu mà gia công 3 trục truyền thống thường khó đáp ứng một cách hiệu quả. cácPhụ tùng ô tô gia công CNC 5 trụctừdanh dự cung cấp một giải pháp thiết thực, cho phép xử lý nhiều mặt trong một thiết lập duy nhất với dung sai chặt chẽ tới ±0,005 mm. Cách tiếp cận này giúp loại bỏ các lỗi tích lũy do kẹp lặp đi lặp lại và giảm đáng kể thời gian sản xuất. Bài viết này xem xét các ưu điểm chính, thông số kỹ thuật và ứng dụng của các bộ phận chính xác này cũng như lý do tại sao chúng trở nên cần thiết cho các phương tiện sử dụng năng lượng mới, hệ thống khung gầm và các ứng dụng ô tô đòi hỏi khắt khe khác.

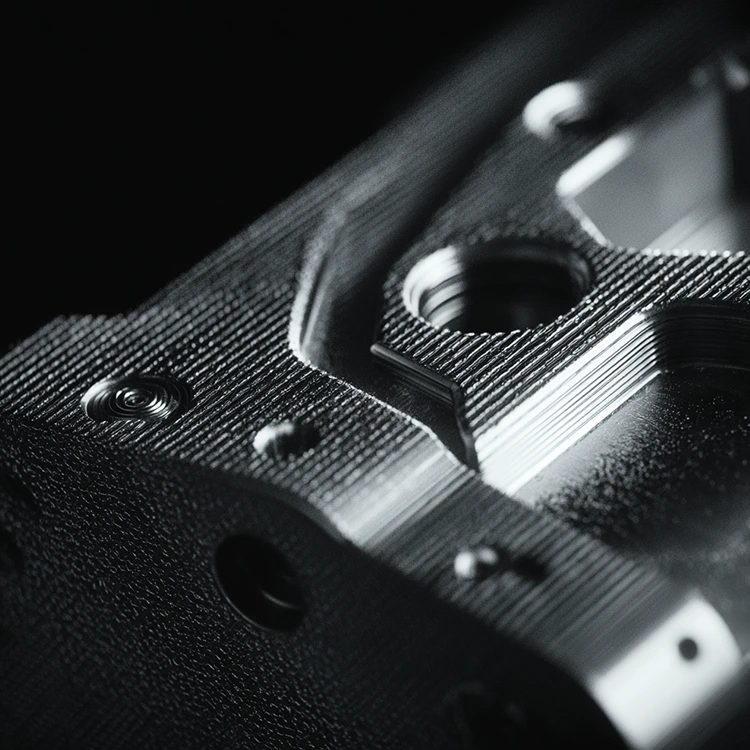

5-Axis CNC Machined Auto Parts

Những hạn chế của gia công 3 trục truyền thống

Trong nhiều thập kỷ, gia công CNC 3 trục là tiêu chuẩn để sản xuất linh kiện ô tô. Tuy nhiên, khi thiết kế xe trở nên phức tạp hơn—với bề mặt cong, lỗ nghiêng và đường viền phức tạp—những hạn chế của gia công 3 trục đã trở nên rõ ràng. Các bộ phận thường yêu cầu nhiều thiết lập, với phôi được định vị lại nhiều lần để tiếp cận các mặt khác nhau. Mỗi lần tái định vị đều có nguy cơ xảy ra lỗi tích lũy, ảnh hưởng đến độ chính xác của quá trình lắp ráp và tính nhất quán của bộ phận.

cácPhụ tùng ô tô gia công CNC 5 trụctừdanh dựgiải quyết thách thức này bằng cách thêm hai trục quay (A và C) vào các trục tuyến tính X, Y và Z tiêu chuẩn. Điều này cho phép dụng cụ cắt tiếp cận phôi từ hầu hết mọi góc độ trong một lần thiết lập. Các tính năng phức tạp như bề mặt cong, lỗ nghiêng và đường viền không đều có thể được gia công trong một thao tác, loại bỏ các lỗi định vị lại và cải thiện chất lượng tổng thể của bộ phận. Khả năng này đặc biệt có giá trị đối với các bộ phận như vỏ hộp số, giá đỡ khung gầm và vỏ pin, những nơi mà độ chính xác và tính nhất quán hình học là rất quan trọng.

Ưu điểm chính của phụ tùng ô tô gia công CNC 5 trục

Việc chuyển sang gia công 5 trục mang lại một số lợi ích có thể đo lường được cho sản xuất linh kiện ô tô.

Khả năng tương thích lắp ráp vượt trội

Các hệ thống ô tô như hộp số và cơ cấu lái yêu cầu các bộ phận phải khớp với nhau với khoảng cách tối thiểu. Các bộ phận đạt được dung sai gia công ±0,005mm, chặt hơn đáng kể so với ±0,02mm thông thường của các bộ phận 3 trục. Độ chính xác này đảm bảo sự liên kết hình học nhất quán, giảm ma sát lắp ráp, tiếng ồn và nguy cơ mài mòn sớm. Đối với mỗi đơn hàng,danh dựcung cấp các báo cáo mô phỏng lắp ráp 3D để xác minh khả năng tương thích với các thành phần khác, giảm nguy cơ lỗi lắp ráp.

Sản xuất hàng loạt hiệu quả

Đối với các nhà sản xuất có yêu cầu khối lượng lớn, dây chuyền sản xuất CNC 5 trục có thể đạt sản lượng hàng ngày trên 800 chi tiết—cao hơn khoảng 30% so với dây chuyền gia công truyền thống. Khả năng thiết lập một lần giúp loại bỏ thời gian định vị lại; ví dụ, vỏ pin xe năng lượng mới với sáu lỗ lắp nghiêng có thể được gia công hoàn toàn trong 12 phút, so với 25 phút khi gia công 3 trục. Hiệu quả này giúp khách hàng đáp ứng được lịch trình sản xuất ô tô chặt chẽ khi tìm nguồn cung ứng hoặc đặt hàng với số lượng lớn.

Khả năng thích ứng với cấu trúc ô tô phức tạp

Các loại xe hiện đại, đặc biệt là xe điện, có thiết kế các bộ phận ngày càng phức tạp—giá đỡ khung gầm tích hợp với bề mặt cong, vỏ bọc đầu động cơ với các kênh làm mát đa góc và các bộ phận kết cấu nhẹ. Các trục quay điều chỉnh góc phôi theo thời gian thực, cho phép dụng cụ cắt tiếp cận các khu vực mà máy 3 trục không thể tiếp cận được. Khi khách hàng tùy chỉnh các bộ phận này,danh dựCác kỹ sư của chúng tôi tối ưu hóa quy trình xử lý dựa trên mô hình 3D để đảm bảo các bộ phận cuối cùng đáp ứng đồng thời các yêu cầu về độ bền kết cấu và trọng lượng nhẹ.

Thông số kỹ thuật

Bảng sau đây tóm tắt các thông số kỹ thuật chính củaPhụ tùng ô tô gia công CNC 5 trụctừdanh dự.

tham số	Đơn vị	Giá trị tiêu chuẩn	Phạm vi tùy chỉnh
Vật liệu chế biến	-	Nhôm 6061-T6, Inox 304, 42CrMo	Nhôm (5052/7075), Không gỉ (316L), Thép cường độ cao
Dung sai gia công	mm	±0,005	±0,003 – ±0,01
Độ nhám bề mặt	μm (Ra)	0.8	0,4 – 1,6
Kích thước phần tối đa	mm	600×500×400	100×80×50 – 800×600×500
Chu kỳ sản xuất	Ngày	5 – 12	3 – 20 (tùy theo số lượng)
Tiêu chuẩn chất lượng	-	IATF 16949	IATF 16949, ISO 9001

Các thông số kỹ thuật này phản ánh sự phù hợp của sản phẩm đối với các ứng dụng ô tô đòi hỏi khắt khe, với tính linh hoạt để đáp ứng các vật liệu, dung sai và khối lượng sản xuất khác nhau.

Ứng dụng trên các lĩnh vực ô tô

cácPhụ tùng ô tô gia công CNC 5 trụcđược sử dụng trong nhiều ứng dụng ô tô:

• Hệ thống pin xe năng lượng mới– Vỏ pin và giá đỡ tấm làm mát đòi hỏi cả độ chính xác và khả năng chống ăn mòn. Linh kiện đạt dung sai độ phẳng ≤0,002mm, đảm bảo độ kín khít giữa vỏ và vỏ. Trong một trường hợp, một nhà sản xuất NEV Trung Quốc đã tùy chỉnh 10.000 khung làm mát pin đã vượt qua 1.000 giờ thử nghiệm phun muối.

• Hệ thống khung gầm ô tô– Tay điều khiển, giá treo và các bộ phận khung gầm khác đòi hỏi độ bền kết cấu và độ chính xác về kích thước cao. Các bộ phận được gia công từ thép cường độ cao với dung sai vuông góc ≤0,004mm giữa các lỗ lắp. Một nhà sản xuất xe bán tải của Mỹ báo cáo rằng các bộ phận này chịu được hơn 500.000 chu kỳ rung động mà không bị biến dạng, đáp ứng yêu cầu về tuổi thọ xe 10 năm.

• Hệ truyền động và truyền động– Vỏ bánh răng, trục và các bộ phận truyền động khác được hưởng lợi từ độ chính xác và tính nhất quán hình học của gia công 5 trục.

• Hệ thống động cơ và làm mát– Vỏ bọc cuối và các bộ phận kênh làm mát cho động cơ điện yêu cầu hình học phức tạp mà gia công 5 trục có thể tạo ra một cách hiệu quả.

• Sản xuất nguyên mẫu và khối lượng thấp– Tính linh hoạt của gia công 5 trục giúp nó phù hợp với các bộ phận nguyên mẫu tùy chỉnh và sản xuất hàng loạt nhỏ cho các loại xe chuyên dụng.

Quy trình mua sắm và tùy chỉnh

Quá trình tìm nguồn cung ứng các thành phần tùy chỉnh tuân theo quy trình làm việc có cấu trúc được thiết kế để đảm bảo chất lượng và hiệu quả.

Nhu cầu truyền thông

Khách hàng cung cấp bản vẽ 3D về vật liệu, dung sai, thông số kỹ thuật xử lý bề mặt, số lượng đặt hàng và ngày giao hàng. Các kỹ sư phân tích tính khả thi của thiết kế cho gia công CNC 5 trục và đưa ra các đề xuất tiết kiệm chi phí nếu có thể.

Báo giá và xác nhận

Báo giá chi tiết được cung cấp trong vòng 24 giờ, bao gồm chi phí vật liệu, phí gia công và chi phí kiểm tra. Lịch trình sản xuất được thiết lập sau khi nhận được tiền đặt cọc.

Xác nhận mẫu

Đối với các bộ phận tùy chỉnh, 2-5 mẫu được sản xuất trước. Việc kiểm tra kích thước và thử nghiệm vật liệu được tiến hành và báo cáo được gửi cho khách hàng. Mọi sửa đổi cần thiết sẽ được thực hiện cho đến khi nhận được sự chấp thuận.

Sản xuất hàng loạt và giao hàng

Sau khi mẫu được phê duyệt, quá trình sản xuất hàng loạt sẽ bắt đầu. Việc kiểm tra ngẫu nhiên được tiến hành 2 giờ một lần để đảm bảo tính nhất quán. Các bộ phận cuối cùng được đóng gói trong hộp chống va đập có lớp chống ẩm để vận chuyển. Với quan hệ đối tác lâu dài với DHL và FedEx, việc giao hàng đến các nhà máy ô tô toàn cầu được đảm bảo đúng thời hạn.

Câu hỏi thường gặp

Hỏi: Ưu điểm chính của gia công CNC 5 trục so với gia công 3 trục đối với các bộ phận ô tô là gì?

Trả lời: Gia công 5 trục cho phép xử lý nhiều mặt trong một thiết lập duy nhất, loại bỏ các lỗi tích lũy do kẹp lặp lại và đạt được dung sai chặt chẽ hơn (± 0,005mm). Nó cũng làm giảm đáng kể thời gian sản xuất cho các bộ phận phức tạp.

Hỏi: Những vật liệu nào có thể được sử dụng cho những bộ phận này?

Trả lời: Các vật liệu phổ biến bao gồm hợp kim nhôm 6061-T6, thép không gỉ 304 và thép cường độ cao 42CrMo. Các vật liệu khác như nhôm 5052, nhôm 7075, thép không gỉ 316L và các loại thép cường độ cao khác nhau được cung cấp theo yêu cầu.

Hỏi: Dung sai điển hình cho các thành phần này là bao nhiêu?

Trả lời: Dung sai tiêu chuẩn là ±0,005mm, với khả năng siêu chính xác xuống tới ±0,003mm cho các ứng dụng chuyên dụng.

Hỏi: Honmor có cung cấp hỗ trợ hoặc tối ưu hóa thiết kế không?

Trả lời: Có, các kỹ sư phân tích thiết kế để có thể sản xuất được và đưa ra các đề xuất để tối ưu hóa chi phí và hiệu suất dựa trên mô hình 3D.

Hỏi: Honmor tuân theo những tiêu chuẩn chất lượng nào?

Trả lời: Công ty hoạt động theo hệ thống quản lý chất lượng IATF 16949 và ISO 9001, đảm bảo tuân thủ các yêu cầu của ngành ô tô.

Hỏi: Thời gian giao hàng điển hình cho các đơn đặt hàng tùy chỉnh là bao lâu?

Trả lời: Chu kỳ sản xuất dao động từ 5 đến 12 ngày, tùy thuộc vào số lượng đặt hàng và độ phức tạp. Tùy chọn nhanh có sẵn cho các yêu cầu khẩn cấp.

Phần kết luận

cácPhụ tùng ô tô gia công CNC 5 trụctừdanh dựcung cấp giải pháp thiết thực cho các nhà sản xuất yêu cầu linh kiện ô tô phức tạp, có độ chính xác cao. Với dung sai xuống tới ±0,005mm, sản xuất thiết lập đơn hiệu quả và khả năng xử lý các hình dạng phức tạp, các bộ phận này đáp ứng nhu cầu của phương tiện sử dụng năng lượng mới, hệ thống khung gầm và các ứng dụng ô tô quan trọng khác. Được hỗ trợ bởi chứng nhận IATF 16949, kiểm soát chất lượng nghiêm ngặt và hơn 12 năm kinh nghiệm sản xuất,danh dựmang lại độ tin cậy và hiệu suất. Để được giải đáp thắc mắc, thông số kỹ thuật hoặc để thảo luận về các yêu cầu dự án của bạn,liên hệ vớidanh dựđội—họ sẵn sàng cung cấp hướng dẫn chuyên nghiệp và các giải pháp cạnh tranh cho nhu cầu linh kiện ô tô của bạn.
